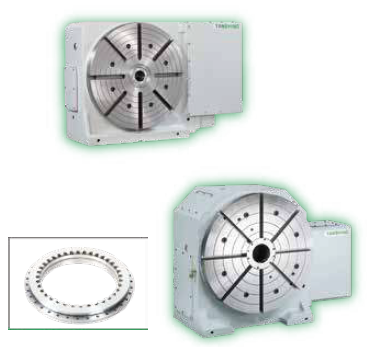

Поворотный гидравлический стол (мотор справа)
| Параметр | Значение |
|---|---|
| Высота, мм | 825 мм |
| Серия | Стандартная серия (мотор справа) |
| Модель | MRNC-800A |
| Диаметр стола | Ø 800 мм |
| Высота стола при горизонтальной установке | 400 мм |
| Высота центров при вертикальной установке | 425 мм |
| Диаметр центрального отверстия | Ø 100H7 мм |
| Диаметр сквозного центрального отверстия | Ø 100 мм |
| Ширина T-пазов | 18H7 мм |
| Ширина направляющего блока | 18h7 мм |
| Мин. дискретность перемещения | 0,001 град. |
| Точность индексирования | 15″ сек. |
| Сервомотор FANUC | αiF22 |
| Сервомотор MITSUBISHI | HF/HG-354S |
| Сервомотор SIEMENS | 1FK7101 |
| Сервомотор HEIDENHAIN | QSY155D |
| Общее передаточное число | 1/180 |
| Макс. обороты | 11.1 об/мин |
| Крутящий момент | 4410 Нм (450 кг·м) |
| Давление / зажимная система | 35 (Hyd.) кг/см² |
| Зажимной момент | 4410 Нм (450 кг·м) |
| Макс. нагрузка, вертикальная | 875 кг |
| Макс. нагрузка, горизонтальная | 1800 кг |
| Макс. нагрузка, с задней бабкой | 1750 кг |
| Макс. осевая нагрузка | 55000 Н (5612 кгс) |
| Макс. радиальная нагрузка | 4410 Нм (450 кгс·м) |
| Макс. опрокидывающий момент | 16000 Нм (1632 кгс·м) |
| Макс. момент инерции, вертикальный | 80 кг·м² |
| Макс. момент инерции, горизонтальный | 144 кг·м² |
| Вес нетто (без двигателя) | 1200 кг |
| Производитель | Hitic |
