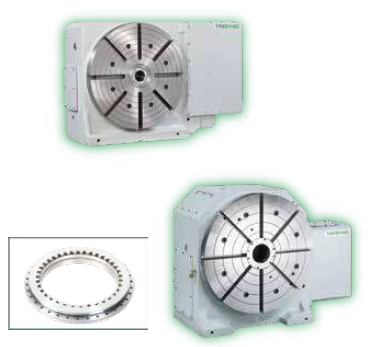

Поворотный гидравлический стол (мотор справа)
| Параметр | Значение |
|---|---|
| Высота, мм | 565 мм |
| Серия | Стандартная серия (мотор справа) |
| Модель | MRNC-500 |
| Диаметр стола | Ø 500 мм |
| Высота стола при горизонтальной установке | 300 мм |
| Высота центров при вертикальной установке | 310 мм |
| Диаметр центрального отверстия | Ø 50H7 мм |
| Диаметр сквозного центрального отверстия | Ø 50 мм |
| Ширина T-пазов | 18H7 мм |
| Ширина направляющего блока | 18h7 мм |
| Мин. дискретность перемещения | 0,001 град. |
| Точность индексирования | 15″ сек. |
| Сервомотор FANUC | αiF12 |
| Сервомотор MITSUBISHI | HF/HG-204S |
| Сервомотор SIEMENS | 1FK7083 |
| Сервомотор HEIDENHAIN | QSY155B |
| Общее передаточное число | 1/180 |
| Макс. обороты | 16.6 об/мин |
| Крутящий момент | 2508 Н·м (256 кг·м) |
| Давление / зажимная система | 35 (Hyd.) кг/см² |
| Зажимной момент | 2450 Н·м (250 кг·м) |
| Макс. нагрузка, вертикальная | 250 кг |
| Макс. нагрузка, горизонтальная | 600 кг |
| Макс. нагрузка, с задней бабкой | 600 кг |
| Макс. осевая нагрузка | 49500 Н (5000 кгс) |
| Макс. радиальная нагрузка | 2450 Н·м (250 кгс·м) |
| Макс. опрокидывающий момент | 3430 Н·м (350 кгс·м) |
| Макс. момент инерции, вертикальный | 7.8 кг·м² |
| Макс. момент инерции, горизонтальный | 18.7 кг·м² |
| Вес нетто (без двигателя) | 458 кг |
